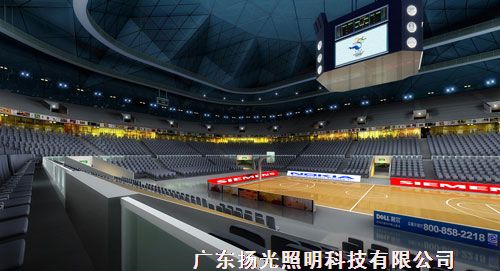

篮球场照明

篮球场照明

体育场馆的照明是体育场设计的重要内容,并且比较复杂。它不仅要满足运动员进行比赛和观众观看的要求,而且还要满足拍摄电影和电视现场直播对照明的色温,照度,照度均匀度等的要求,这个要求远比运动员和观众的要高。另外,照明灯具的布灯方式需与体育场的总体规划,看台的结构形式密切配合。特别是照明设备的维修与建筑设计密切相关。要作全面考虑。

现代体育扬一般采用大功率的金卤灯作为光源,绝大部分采用2000W金卤灯,其具备高光效(约80-100lm/W,高显色性,色温在5000-6000K之间,能够满足高清晰彩色电视(HDTV)对室外照明的要求。一般光源寿命在3000h以上,灯具效率可达到80%,灯具防尘防水等级要求不小于IP55,目前常用的大功率投光灯防护等级可达IP65

第一节.国际体育联合会关于篮球,排球的照明标准值

国际体育联合会(GAISF)关于篮球、排球的照明标准值

运动类型

Eh

Evmai

Evaux

水平照度均匀度

垂直照度均匀度

Ra

Tk(K)

U1

U2

U1

U2

业余水平

体能训练

150

0.4

0.6

20

4000

非比赛、娱乐活动

300

0.4

0.6

65

4000

国内比赛

600

0.5

0.7

65

4000

专业水平

体能训练

300

0.4

0.6

65

4000

国内比赛

750

0.5

0.7

65

4000

TV转播的国内比赛

750

500

0.5

0.7

0.3

0.5

65

4000

TV转播的国际比赛

1000

750

0.6

0.7

0.4

0.6

65,最好80

4000

高清晰度HDTV转播

2000

1500

0.7

0.8

0.6

0.7

80

4000

TV应急

750

0.5

0.7

0.3

0.5

65,最好80

4000

注:1.比赛场地大小:篮球19m*32m(PPA:15m*28m);排球13m*22m(PPA:9m*18m)

    2.摄像机最佳位置:主摄像机设在比赛场地长轴线的垂线上,标准高度4~5m;辅摄像机设在球门、边线、

      底线的后部。

    3.计算网格为2m*2m

    4.测量网格(最好)为2m*2m,最大为4m

    5.由于运动员不时地往上看,应避免看到顶棚和照明灯之间的视差。

    6.国际业余篮球联合会(FIBA)规定,对于新建体育设施,举行有电视转播的国际比赛,总面积为40m*25m

      的赛场,其正常垂直照度要求不低于1500lx。照明灯(顶棚为磨光时)布置应避免对运动员和观众产生眩



    7.估计排联(FVB)要求的比赛场地规模为19m*34mPPA:9m*18m),主摄像机方向的最小垂直照度为1500lx

第二节.蓝球场馆的照明设备设施的选择

1。光源的选择:

一.灯具安装高度较高的体育场馆,光源宜采用金属卤化物灯。

二.顶棚较低,面积较小的室内体育馆,宜采用直管荧光灯和小功率金属卤化物灯。

三.特殊场所光源可采用卤素灯。

四.光源功率应与比赛场地大小,安装位置和高度相适应。室外体育场宜采用大功率和中功率金属卤化物灯,应保证光源工作不间断或快速启动。

五.光源应具有适宜的色温,良好的显色性,高光效,长寿命和稳定的点燃及光电特性。

六.光源的相关色温及应用可按下表确定。

光源的相关色温及应用

相关色温(K

色表

体育场馆应用

<3300

暖色

小型训练场所,非比赛场所

3300~5300

中间色



训练场所,比赛场所

>5300

冷色



2灯具的选择

灯具及附件的安全性能应完全符合相关标准的规定。

二.灯具的防触电等级应符合下列要求:

应选用有金属外壳接地的工类灯具或II类灯具。

游泳池和类似场所应选用防触电等级为III类的灯具。

三.灯具效率不应低于下表的规定:

灯具效率(%

高强度气体放电灯灯具

65

栅格式荧光灯具

60

透明保护罩荧光灯具

65



四.灯具宜有多种配光形式,体育场馆灯光灯灯具可按下表进行分类:

  投光灯具分类

光束分类

光束张角范围(度)

窄光束

10~45

中光束

46~100

宽光束

100~160

注:按光束分布范围1/10最大光强的张角分类。

(1)           灯具配光应与灯具安装高度,位置和照明要求相适应。室外体育场宜选用窄光束和中光束灯具,室内体育场宜选用中光束和宽光束灯具。

(2)           灯具宜具有防眩光措施。

(3)           灯具及附件应能满足使用环境的要求,灯具应强度高,耐腐蚀,灯具电器附件都必须满足耐热等级的要求。

(4)           金属卤化物灯不宜采用敞开式灯具。灯具外壳的防护等级不应小于IP55,不便于维护或污染严重的场所防护等级不应小于IP65

(5)           灯具的开户方式应确保在维护时不改变其瞄准角度。

(6)           安装在高空中的灯具宜选用重量轻,体积小和风载系数小的产品。

(7)           灯具应自带或附带调角度的指示装置。灯具锁紧装置应能承受在使用条件下的最大风荷载。

(8)           灯具及其附件要有防坠落措施。



3. 灯具附件的选择

一.选用的照明灯具应灯具应符合现行国家相关标准的有关规定。

二.根据照明场所的环境要求,分别选用下列灯具。

三.在有腐蚀性气体或蒸汽的场所,宜采用防腐蚀密闭式灯具。

四.在振动,摆动较大的场所的灯具应有防震,防脱落措施。

五.在需防止紫外线照射的场所,应采用隔紫外线灯具或无柴光源。

六.直接安装在可燃材料表面的灯具,应采用标有“F”标志的灯具。



4. 镇流器的选取

一.自镇流荧光灯应配用电子镇流器。

二.直管型荧光灯应配用电子镇流器,或节能型电感镇流器。

三.高压钠灯,金属卤化物灯应想用节能型电感镇流器,在电压偏差较大的场所,宜配用恒功率镇流器,功率较小者可配用电子镇流器。

5.马道及设置要求

一.体育馆按需设置马道,马道设置的数量,高度,走向和位置应满足照明装置的要求。

二.马道应留有足够的操作空间。

三,马道的安装位置应避免建筑装饰材料,安装部件,管线和结构件等对照明光线的遮挡。



第三节.蓝球场馆照明设备的安装与调试

1. 蓝球场馆灯具的布置

一.室内蓝球馆灯具宜采取下列布置方式:

1.  直接照明灯具布置

(1)       顶部布置  灯具布置在场地上方,光束垂直于场地平面的布置方式。

(2)       两侧布置  灯具布置在场地两侧,光束非垂直于场地平面的布置方式。

(3)       混合布置  顶部布置和两侧布置相结合的方式。

二.灯具布置应符合下列使用要求

1)顶部布置宜选用对称型配光的灯具,适用于主要利用低空间,对地面水平照度均匀度要求较高,且无电视转播要求的体育馆。图:6-3-21





(2).两侧布灯宜选用非对称型配光灯具,布置在马道上,适用于垂直照度要求较高以及有电视转播要求的体育馆。两侧布灯时,灯具瞄准角不应大于65度。图6.3.2-2,  灯具图:6.3.2-3



        3)混合布置宜选用多种配光形式的灯具,适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。



4)按照明灯具布置宜采用有中,宽光束配光的灯具,适用于层高较低,跨度较大及顶栅反射条件好的建筑空间,同时适用于对眩光限制较严格且无电视转播要求的体育馆,不适用于悬吊式灯具和安装马道的建筑结构。图6.3.2-5





蓝球馆灯具布置应符合以下规定

类别

灯具布置

蓝球

1.  宜以带型布置于球场两侧,并应超出比赛场地端地1米。

2.  灯具安装不应低于是12米。

3.  以蓝框为中心直径4米内的圆区上方不应布置灯具。

4.  灯具瞄准角度尽量低于65度。

5.  蓝球场两侧正面不能布置灯具直射球场。



三.室外蓝球馆

(一)室外蓝球馆应采用以下布灯方式

1.两侧布置  灯具与灯杆或建筑马道相结合,以连续光带形式或簇状集中形式布置在比赛场地两侧。

2.四角布置  灯具与集中形式与灯杆相结合,布置在比赛场地四角。

3.混合布置  两侧布置与四角布置相结合。

(二)室外蓝球场灯具布置应符合下列规定

1.无电视转播时宜采用场地两侧立杆布灯方式。

2.采用场地两侧布灯方式,灯具不宜布置在球框中心沿底线20度的范围内,灯杆底部与场地边线之间的距离不应小于1米,灯具高度宜满足灯具到场地中心线的垂直连线,与场地平面之间的夹角不宜小于25度。





3.任何照明方式下,灯杆的布置均不应防碍观众的视线。

4.场地两侧应采用对称的灯具布置方式,提供相同的照明。

5.比赛场地的灯具高度不应低于12米,训练场地灯具高度不应低于8米。



第四节.照明配电

1.  照明负荷等级和供电方案按国家现行标准《体育建筑设计规范》JGJ31中的规定执行。

2.  应急疏散照明用电应备用发电机组设备供电。

3.  当电压偏差或波动不能保证照明质量光源寿命时,在技术经济合理的条件下,可采用有载自动调压电力变压器,调压器或专用变压器供电。

4.  气体放电源宜采用分散式进行无功功率补偿。补偿后的功率因素不应小于0.9.

5.  三相照明线路各相负荷的分配宜保持平衡,最大相负荷电流不宜超过三相负荷平均值的确115%,最小相负荷电流不宜小于三相负荷平均值的85%.

6.  在照明分支回路中不宜采用三相低压断电器对三个单相分支回路进行保护。

7.  为保证气体放电灯的正常启动,触发器至光源的线路长度不应超过该产品规定的允许值。

8.  较大面积的照明场所,宜将照射在同一照明区域的不同灯具分接在不同相的线路上。

9.  观众台,比赛场地的照明灯具,当具备现场检修条件时,宜在每盏灯具处设置单独的保护。
